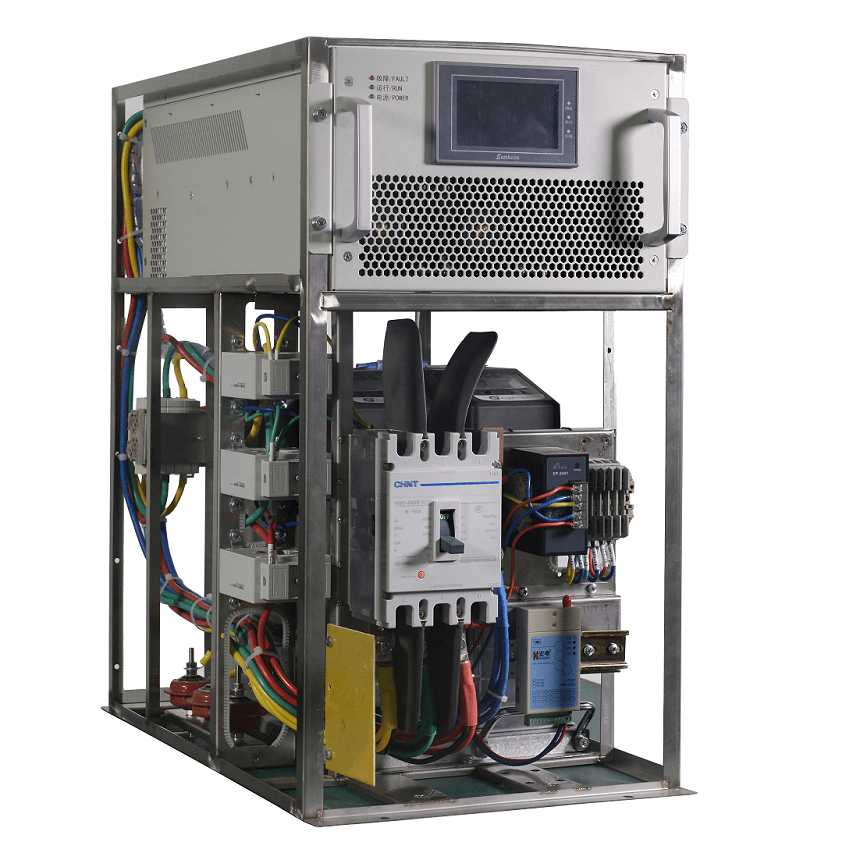

1. 混合补偿SVGC概述

混合补偿SVGC方案充分发挥了AHF和SVG电力电子产品的技术优势，与传统接触器或晶闸管开关失谐滤波电容器组的成本优势，形成高性价比的无级实时补偿系统。
混合无功补偿器（HVC）提供不同的功能：
混合补偿SVGC提供不同的功能：

• 消除谐波

• 功率因数校正

• 三相不平衡校正

混合补偿SVGC方案可以延长设备寿命，提高系统的补偿性能和稳定性，减少能量损失。

2. 混合补偿SVGC的工作原理

混合补偿SVGC方案使用电容器组来满足电力系统的最大容性无功功率要求，SVGC中的 AHF 和 SVG 负责额外的连续补偿（容性或感性）。同时，SVGC可以补偿系统谐波，降低三相不平衡度。
SVGC中的电容器组由AHF和SVG依靠RS485或DO信号直接控制，RS485用于智能电容器，DO信号用于普通电容器。

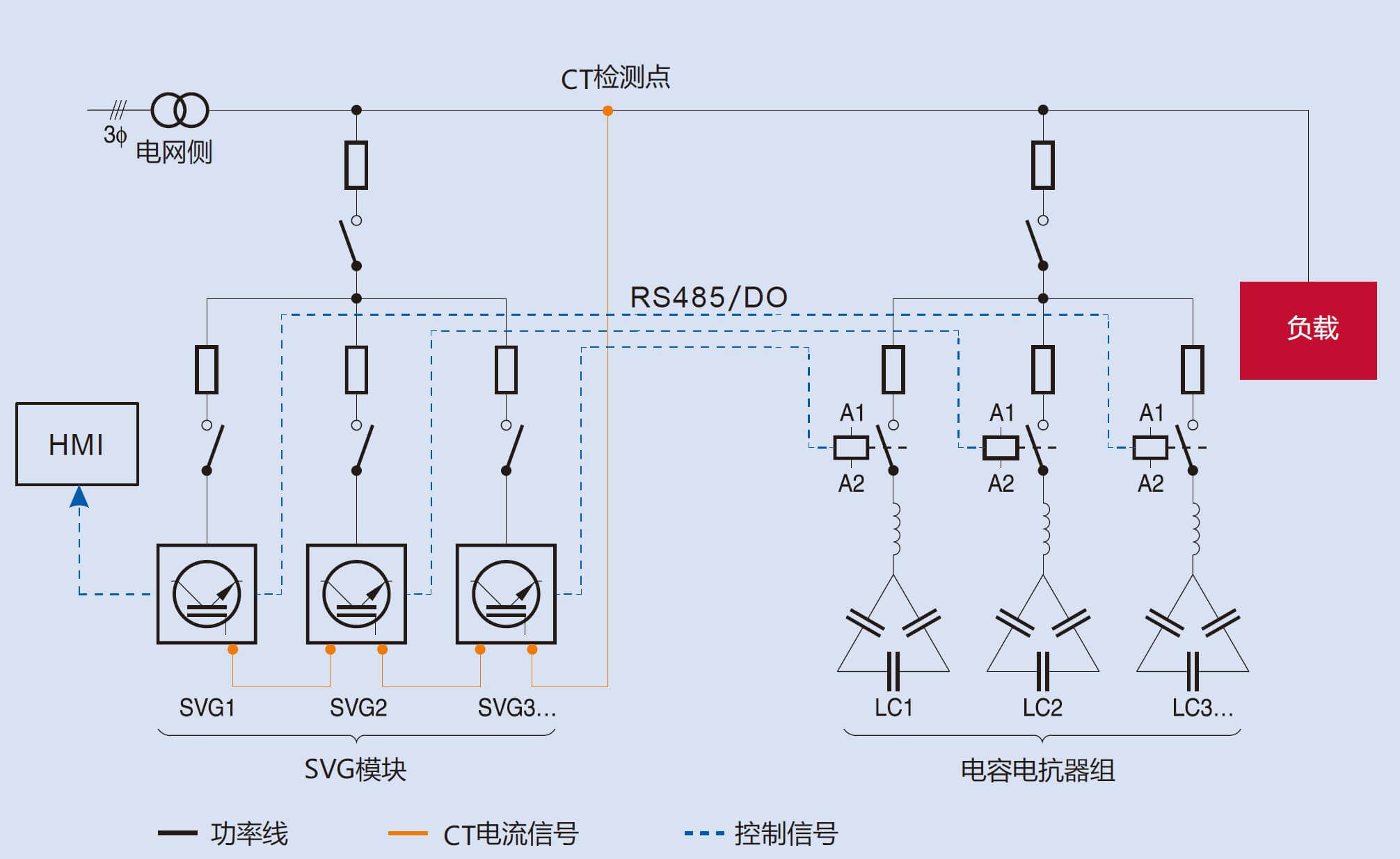

混合补偿SVGC的工作原理

3. 混合补偿SVGC的一次图标注方法

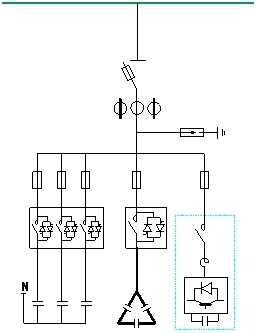

混合补偿SVGC的一次图标注方法

4. 混合补偿SVGC结构示意图

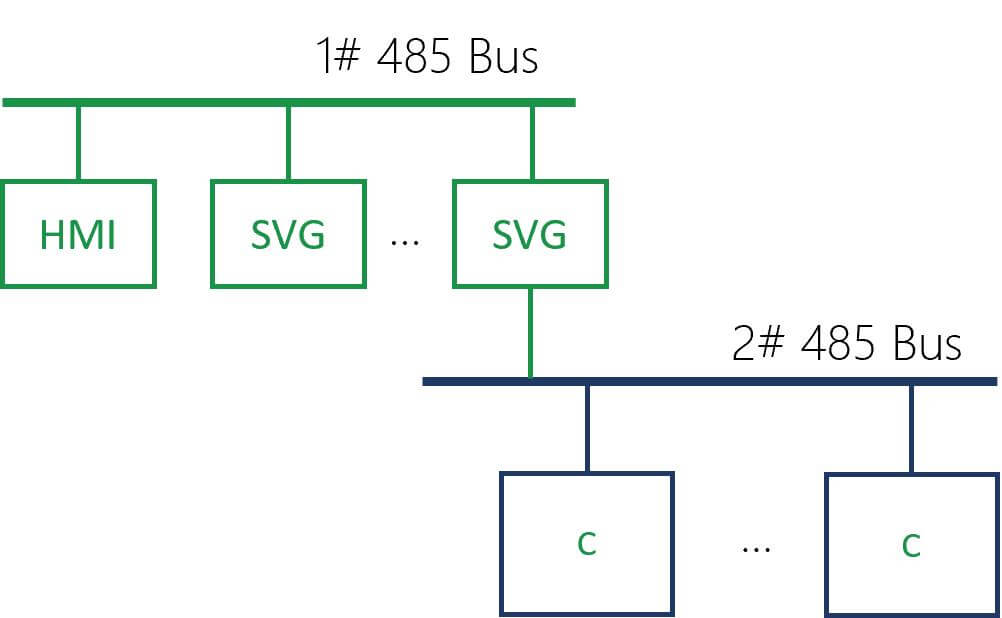

AHF或SVG可依靠内置的RS485接口控制多达16个共补电容和10个分补智能电容。

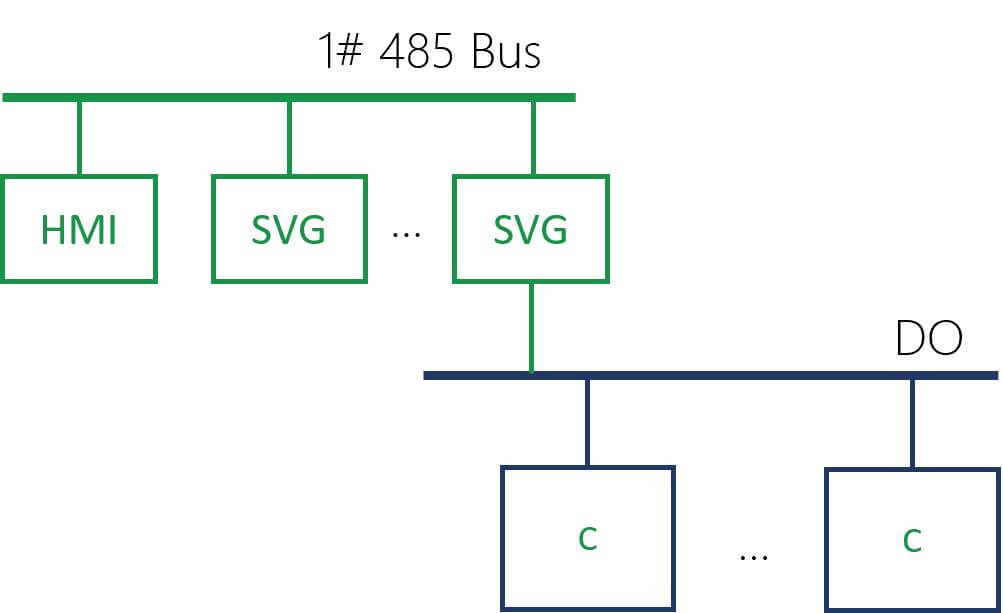

AHF或SVG可依靠内置的DO接口控制多达16个普通电容。

5. 混合补偿SVGC的系统价值

• 快速响应，快速响应时间33μs，全响应时间<5ms

• 高性价比，充分发挥SVG精准补偿、电容器补偿容量大、价格低的优势

• 配置灵活，所有电能质量产品都支持SVGC方案

• 可提供共补、分补和混补等多种补偿方式

• 已匹配上百种智能电容协议

• 对电容器循环投切，延长电容使用寿命

6. 混合补偿SVGC的典型应用

• 所有类型的工业装置

• 使用变速驱动器 (VSD) 和变频器的设备

• 起弧设备：电弧炉（EAF）、钢包炉（LF）和弧焊机

• 开关电源：电脑、电视机、复印机、打印机、空调、PLC

• UPS系统

• 数据中心

• 医疗设备：MRI扫描仪、CT扫描仪、X光机和直线加速器

• 照明设备：LED、荧光灯、水银灯、钠灯、紫外线灯

• 太阳能逆变器和风力涡轮发电机
